Seamark X-6600

Микрофокусная система рентген-контроля печатных плат X-Ray X-6600

Размер предметного стола
540 х 450 мм
Фокусное пятно
5 мкм
Увеличение системы
150 - 1000х
Угол наклона детектора
60˚

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Используется для инспекции изделий поверхностного монтажа, полупроводников, солнечных батарей, разъёмов, LED.

Основные характеристики:

  • Микрофокусная рентгеновская трубка из Японии HAMAMATSU с пятном 5 мкм;
  • Напряжение рентгеновской трубки 90 кВ (100, 130 кВ опция)
  • Цифровой детектор Rayence (Корея) с разрешением 1,3 Mp
  • Высокое разрешение изображения позволяет увидеть различные отклонения, перемычки, пустоты, непропаяные соединения, замыкания контактов;
  • Угол наклона детектора до 60˚
  • Программирование обнаружения и автоматического анализа "годен / брак"
  • Регулируемая скорость движения стола по XY
  • Обнаружение ошибок менее 2,5 мкм
  • Подходит для инспекции крупногабаритных изделий весом до 10 кг

Техническая спецификация cистемы рентген-контроля плат X-Ray 6600:

Параметр Модель X-6600
Рентгеновская трубка Тип трубки Закрытая рентгеновская трубка Hamamatsu
Макс. напряжение 90 кВ (100, 130кВ Опционально)
Макс. сила тока 0.15 мА
Размер фокусного пятна 5 мкм
Увеличение Геометрическое увеличение: 150X
Системное увеличение: 1000X
Детектор Скорость 30 кадров/сек
Разрешение 1176х1104
Угол наклона 60°
Габаритные параметры Размер стола, мм 540 х 440
Область эффективной инспекции, мм 511 х 410
Габариты установки, мм 1360 х 1360 х 1650
Вес, кг 1300
Входное напряжение Перем. ток 110В – 220В ±10%
Уровень рассеивания рентгеновских лучей ≤ 0,3 мкЗв/час
Операционная система Windows 7 Seamark 6.0
Общая мощность 1700 Вт



Цифровая рентгенограмма

Цифровая детекторная система
Встроенная технология Digital Image Capture для рентгеновского излучения

Цифровая детекторная система, рентгенограмма, Система рентгеновского контроля печатных плат Mini X-Ray X-5600





Применение:
  • Выявление ИС дефектов: отделение слоев, трещины, пустоты, целостность ряда;
  • Измерение размера чипа, измерение кривизны ряда, измерение пропорций области припоя компонентов;
  • ПВозможные дефекты в процессах изготовления печатных плат, например: несоосность, паяная перемычка и обрыв;
  • Отсутствие припоя на контактной площадке, непропай, сдвинутый компонент, недостаточность припоя, выявление и измерение пустот в припое;
  • Выявление дефектов открытых, коротких и неправильных соединений в жгутах электропроводки и разъемах;
  • Осмотр на наличие внутренних разрывов или полостей в пластике или металле;
  • Проверка равномерности укладки (сборки) батарей, проверка сварки электродов;
  • Инспекция многослойных печатных плат;
  • Инспекция металлизированных отверстий плат для выводных компонентов;
  • Инспекция целостности паяных соединений компонентов с малым шагом, BGA / MicroBGA / Flip Chip;
  • Инспекция и верификация паяных соединений на предмет содержания газовых полостей.





Возможности системы рентген-контроля X-6600 Преимущества
Рентгеновская трубка и детектор могут перемещаться по оси Z. Скорость движения стола по осям XY регулируется Широкий диапазон обнаружения дефектов
Плоский цифровой детектор высокого разрешения имеет максимальный угол наклона до 60˚, что позволяет обследовать изделия с различных ракурсов Легко идентифицировать боковые дефекты и избегать "мертвых" зон при инспекции
Рентгеновская трубка с длительным сроком службы, не требующая обслуживания Признана лучшим в мире источником рентгеновского излучения
Обнаружение ошибок менее 2,5 мкм. Высокая точность повторных обнаружений Легко выявить загиб проволоки и разрыв полупроводниковых узлов
Измерительная функция с программным управлением работает автоматически, программа тестирования может быть отредактирована Подходит для массовой инспекции и повышения эффективности обнаружения брака
Большая инспекционная платформа, на которой можно разместить несколько образцов одновременно. Допустимая нагрузка до 10 кг Стол вмещает крупные промышленные платы управления, сверхдлинные светодиодные ленты и габаритные электронные изделия
Широкое навигационное поле, изображение на экране перемещается посредством щелчка мыши Очень простое управление, быстрый и результативный поиск дефектов




Разъемы Seamark X-6600

Панель детектора

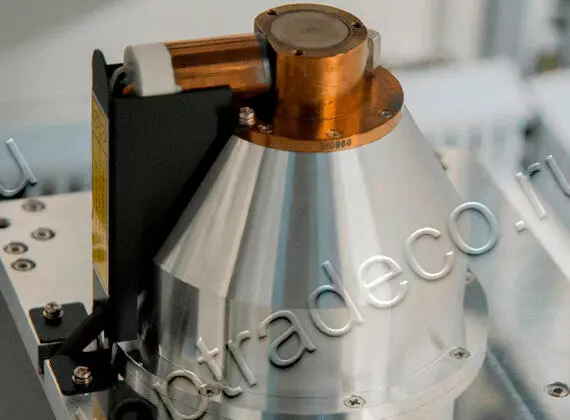

Рентгеноскопическая трубка Seamark X-6600
