Seamark X-Ray XCT8500

Универсальная промышленная система рентген-контроля X-Ray XCT8500

Максимальная область инспекции
500 х 500 мм
Фокусное пятно
менее 1 мкм
Увеличение системы
2500х
Угол вращения детектора
360˚

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Промышленная система рентгеновского контроля печатных плат X-Ray XCT8500 предназначена для 2D/3D/CT инспекции качества, 3D-измерений и неразрушающего контроля радио-электронных изделий (готовых печатных плат, BGA компонентов, микросхем, полупроводниковых корпусов и их внутренних соединений, полупроводниковых пластин, сенсоров, реле, микродвигателей и т.д.)

Позволяет идентифицировать мелкомасштабные особенности внутренней структуры исследуемого образца и, за счет использования программного обеспечения с функцией многоугольных измерений и количественно-качественного анализа, получать максимально достоверные данные о качестве изделия.

Система X-Ray XCT8500 оснащена открытой микрофокусной рентгеновской трубкой COMET, которая дает возможность распознавать дефекты размером менее 500 нм.

Основные характеристики:
  • Открытая рентгеновская трубка COMET с микрофокусным пятном менее 1 мкм;
  • Функции планарной (плоскостной) и конусно-лучевой промышленной компьютерной томографии;
  • Угол поворота рабочего стола 360˚;
  • Высокое разрешение изображения позволяет увидеть различные отклонения, перемычки, пустоты, непропаяные соединения, замыкания контактов;
  • Программный модуль для 2D-инспекции пустот (опция);
  • Программный модуль для 3D-измерений и анализа (опция);
Техническая спецификация промышленного рентгена XCT8500:
Параметр Модель XCT8500
Рентгеновская трубка Тип трубки Открытый микрофокусный источник трансмиссионных лучей COMET
Диапазон напряжения 20 ~160 кВ
Диапазон силы тока 0.01 ~ 1.0 мА
Мощность целевая/max 15/64 Вт
Размер фокусного пятна < 1 μм
Минимальное фокусное расстояние (FOD) < 300 μм
Минимальный размер дефекта < 500 нм
Увеличение Геометрическое увеличение: 2500X
Детектор Тип панели Плоскопанельный детектор из аморфного кремния (опция)
Матрица/Разрешение 1536х1536/ 5.8 Лп/мм
Поле зрения FOV 130x130 мм
Частота кадров изображения (1x1) 20 кадров/сек
Аналого-цифровой преобразователь 16 бит
Габаритные параметры Размер стола 500х500 мм
Область инспекции 645х635 мм
Габариты 1500x1650x2250 мм
Вес 2950 кг
Входное напряжение 220В 10A 50-60Гц

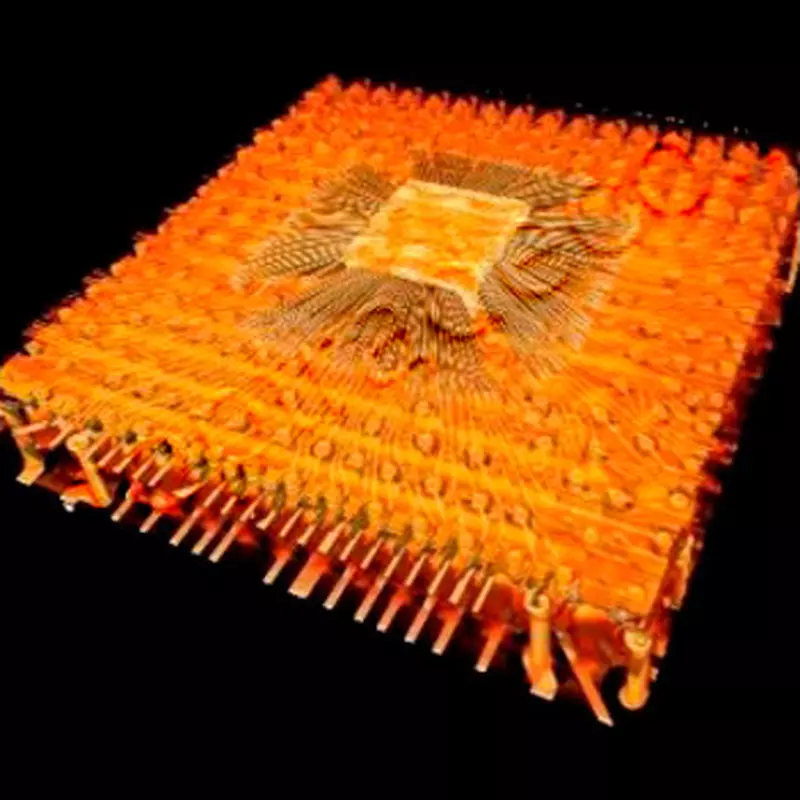

Рентгеновский снимок микрочипа

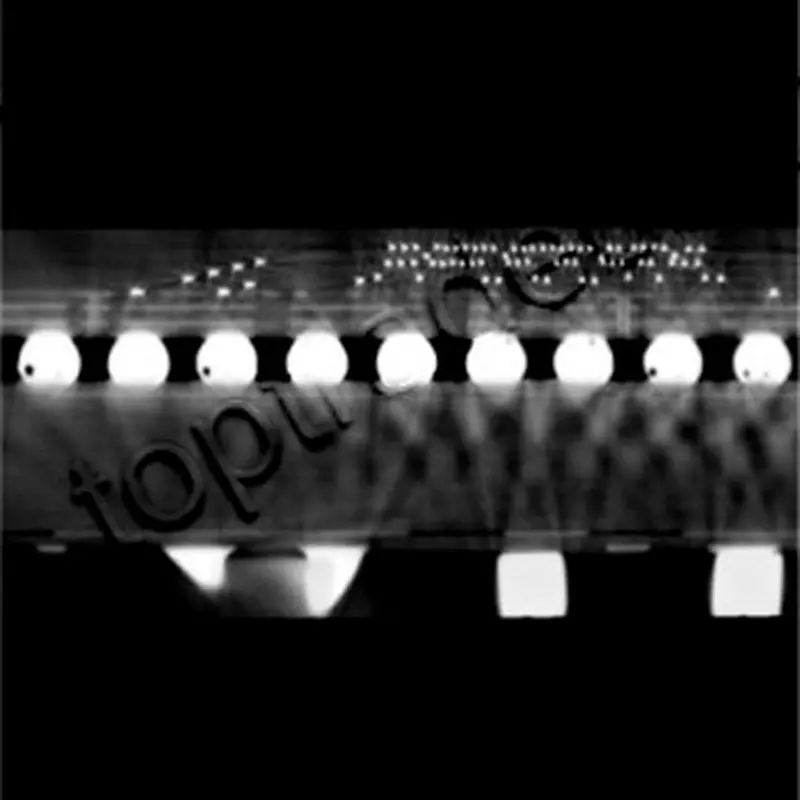

BGA-шарики внутри микросхемы

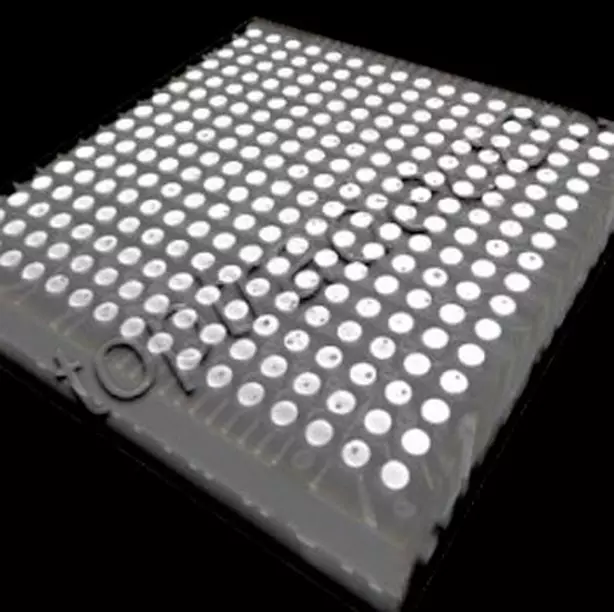

Рентген микрочипа

Инспекция BGA универсальной системой рентген-контроля XCT8500
