KOKITEC CBSS DUAL

Автономная система селективной пайки с двумя мини волнами KOKITEC CBSS

Производитель
KOKI TEC (Япония)
Размеры пп
50x50 ~ 500x500 мм
Объем ванны для флюса
0,75 л
Вместимость припоя
6 x 6 кг

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Автономная offline установка селективной пайки KOKITEC CBSS объединяет в себе все функции: флюсование, предварительный нагрев под печатной платой, преднагрев горячим воздухом и пайку двумя мини волнами.

Паяльные головки могут оснащаться насадками разного диаметра и программно настраиваются на попеременную, независимую или одновременную работу.

Основные характеристики:

  • Широкий ассортимент насадок из нержавеющей стали ø 2 ~ 20 мм (опция);
  • Капельно-струйный флюсователь с встроенным регулятором давления для контроля объема и плотности струи;
  • Аэрозольный флюсователь AERO-JET;
  • Азотный микронагреватель на каждой паяльной головке обеспечивает стабильную температуру припоя и предотвращает окисление;
  • Встроенный насос для точного контроля высоты мини волны и объема припоя;
  • Верхний и нижний преднагрев;
  • Нижний подвижный модуль преднагрева на базе кварцевых ламп равномерно прогревает всю поверхность печатной платы (опция);
  • Датчик отслеживания температуры на печатной плате для контроля уровня преднагрева;
  • Возможность настройки температуры для каждой точки пайки;
  • Создание программ посредством импорта Gerber файла или отсканированных изображений плат в формате JPEG;
  • ПО на базе Windows с экраном 15'';
  • Технологическая CCD камера с LED подсветкой и USB-выходом (опция);
  • Трехцветная сигнальная башня (опция);
  • Автоматическая смена типа печатной платы при считывании штрих или QR-кода (опция);
  • Сенсоры измерения высоты мини волны припоя по типу лазерной указки (опция);
  • Сигнализация о низком уровне припоя, а также система автоматической подачи припоя доступны как опция;
  • Датчик расхода флюса (опция).

Спецификация автономной офлайн системы пайки мини волной KOKI TEC CBSS:

Модель CBSS
Размеры печатных плат 50x50 ~ 500x500 мм
Толщина пп 0,8 ~ 2 мм
Флюсователи капельно-струйный /аэрозольный AERO-JET
Длина вывода компонента до 3 мм
Ванна припоя 2 шт (6 x 6 кг)
Температура припоя до 300˚C
Высота волны 4 мм max
Настраиваемая температура азотного микронагревателя до 400˚C
Емкость для флюса 0,75 л
Преднагрев (верх/низ) конвекция/кварцевые лампы
Пневмопитание 0,4-0,5 МПа
Расход азота N2 0,45 МПа, 25 л/мин, чистота 99,9% x2
Диаметр патрубка для вытяжки 97 мм
Энергопотребление  3 фазы, 200V
Габариты 1815x1600x1600 мм
Вес 500 кг

Дополнительные изображения:

Распылительные клапаны CBSS

Флюсователи

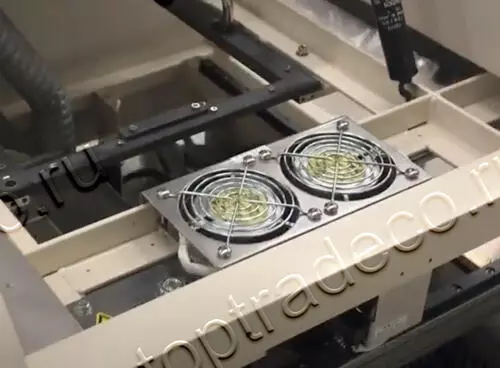

Вентиляторы конвекционного нагрева

Верхний преднагрев

Видео работы KOKI TEC CBSS:

Визуализация процесса селективной пайки на KOKITEC CBSS:
