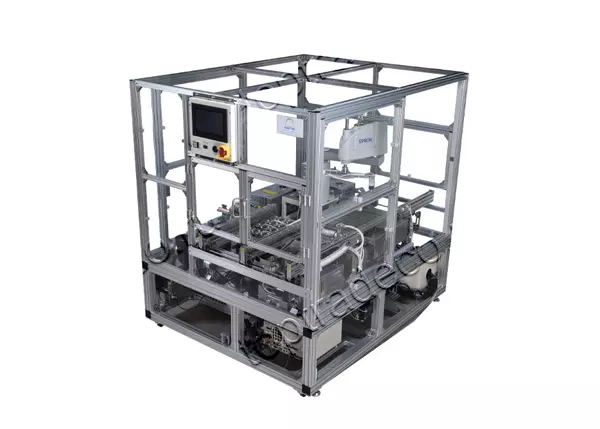

KOKI TEC SCARA ROBOT IRD-2533

Роботизированная система селективной пайки KOKI TEC IRD-2533

Производитель
KOKI TEC (Япония)
Размеры плат
50x50 ~ 250x330 мм
Объем ванны для флюса
0,75 л
Вместимость припоя
16 кг

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Универсальная система селективной пайки с роботизированной рукой SCARA Robot (EPSON) для перемещения печатных плат позволяет добиться высочайшей точности позиционирования и повторяемости процесса пайки. Может работать автономно, но при необходимости легко встраивается в производственную линию.

Основные характеристики:

  • Осевая система перемещения плат XY (роботизированная рука с сервоприводами ROBO-DIP);
  • Возможность поворота плат и осуществления пайки под заданным углом;
  • Подача плат в систему производится на паллете размером 380x300 мм;
  • Капельно-струйный флюсователь;
  • Сверхтонкие насадки: ø 2, 2,5, 3, 4 мм (опция);
  • Стандартные насадки: ø 5 ~ 20 мм (опция);
  • Возможность обработки печатных плат большого размера;
  • Совместимость с высоко технологичными и многослойными печатными платами;
  • Зона преднагрева оборудована кварцевыми лампами;
  • Простота в использовании и создании программ;
  • Технологическая CCD камера с LED подсветкой и USB-выходом (опция);
  • Трехцветная сигнальная башня (опция);
  • Автоматическая смена типа печатной платы при считывании штрих или QR-кода (опция);
  • Cистема обнаружения печатных плат и защиты от ошибок (опция);
  • Функция автоматической очистки насадок;
  • Сенсоры измерения высоты мини волны припоя по типу лазерной указки (опция);
  • Дополнительная паяльная ванна объемом до 1,3 кг (опция);
  • Датчик расхода флюса (опция).

Спецификация KOKI TEC IRD-2533 (ROBO-DIP):

Модель IRD-2533
Размеры печатных плат 50x50 ~ 250x330 мм
Перемещаемая паллета 380x300 мм
Ванна припоя 16 кг
Настраиваемая температура припоя до 400˚C
Емкость для флюса 0,75 л
Преднагрев кварцевые лампы с дальней ИК областью спектра
Пневмопитание 0,4-0,5 МПа
Расход азота N2 0,45 МПа, 25 л/мин, чистота 99,9%
Диаметр патрубка для вытяжки 197 мм
Энергопотребление  3 фазы, 200V
Габариты 1800x1500x1600 мм
Вес 700 кг
