RIGHT L12

Принтер для изготовления печатных плат RIGHT L12

Размеры изделий
80х50 ~ 1200х350 мм
Толщина
0,4 – 6 мм
Размер трафаретов
737х300 ~ 1500х750 мм
Скорость
6 - 200 мм/сек
Поддержка
Магнитные пины/поддерживающие блоки

Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

Мы организуем доставку до вашего предприятия на условиях «door-to-door» или до ближайшего терминала компании-перевозчика. Возможен самовывоз.

Работаем с юридическими лицами резидентами РФ и стран таможенного союза, предлагаем гибкие условия оплаты!

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Основные характеристики:

  • Дружественный пользовательский интерфейс
  • Большие размеры обрабатываемых плат, до 1200х350 мм
  • Автоматическая настройка ширины конвейера
  • Система автоматической фиксации ПП
  • Встроенная система дополнительной вакуумной фиксации ПП
  • Печатающая головка с двойными ракелями
  • Система индивидуальной настройки давления для каждого ракеля
  • Система автоматической очистки трафарета (вакуумная/сухая/влажная)
  • Автоматическая система 2D инспекции нанесения паяльной пасты
  • Регулируемые направляющие для использования трафаретов на рамах различных размеров
  • Простота технического обслуживания

Спецификация:

Модель RIGHT L12
Максимальный размер ПП 1200х350 мм
Минимальный размер ПП 80x50 мм
Допустимое коробление ПП 1% от длины диагонали ПП
Толщина платы 0.4 – 6 мм
Скорость конвейера 1500 мм/сек (макс.)
Поддержка платы Магнитные пины/поддерживающие блоки
Высота конвейера 900±40 мм
Размер рамки трафарета 737х300 мм ~ 1500х750 мм
Тип ракеля Металл/пластик (угол наклона: 45°, 55° и 60°)
Длина ракеля 220-500 мм
Скорость отделения ПП от трафарета 0,1 - 20 мм/сек
Скорость печати 6 - 200 мм/сек
Давление ракеля: 0.5 - 15 кг
Точность печати ±0.015 мм
Повторяемость печати ±0.03 мм
Время цикла печати менее 15 секунд
Время переналадки с изделия на изделие менее 5 минут
Пневмопитание 4-6 атм., 8 л/мин
Электропитание 220В±10%, 50/60 Гц, 15A
ОС Windows XP
Габаритные размеры 2200*1200*1500 мм
Вес 1500 кг
Комплектация:
  • автомат для трафаретной печати;
  • управляющее ПО (на ОС Windows XP);
  • автоматическая система технического зрения;
  • система совмещения трафарета и ПП по реперным знакам на приводе;
  • две независимые печатающие головки с сервоприводами;
  • встроенный адаптер для рамок для трафаретов;
  • система фиксации и позиционирования печатной платы;
  • устройство поддержки печатной платы (магнитные штыри/блоки);
  • устройство автоматической очистки трафарета;
  • 2D инспекция;
  • интерфейс SMEMA;

Опции:

  • автоматическая система 2D инспекции нанесения паяльной пасты
  • автоматический дозатор пасты/клея на трафарет
  • система вакуумной поддержки ПП снизу (для тонких ПП)

Изображения основных узлов системы

ETA, рабочая зона принтера трафаретной печати, ETA4034, ETA5134, ETA6534, ETA1200LED, ETA1500LED ETA, система перемещения XY, принтер трафаретной печати, ETA4034, ETA5134, ETA6534, ETA1200LED, ETA1500LED

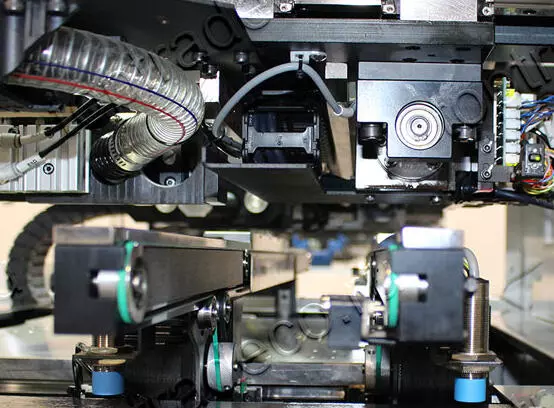

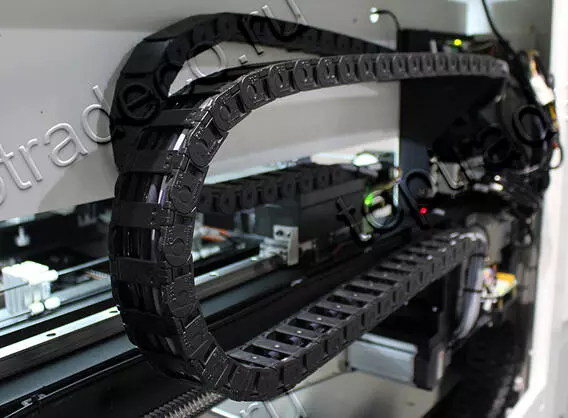

Рабочая зона                                                                                                                  XY система перемещения



ETA, сервопривод принтера трафаретной печати, ETA4034, ETA5134, ETA6534, ETA1200LED, ETA1500LED ETA, конвейер принтера трафаретной печати, ETA4034, ETA5134, ETA6534, ETA1200LED, ETA1500LED

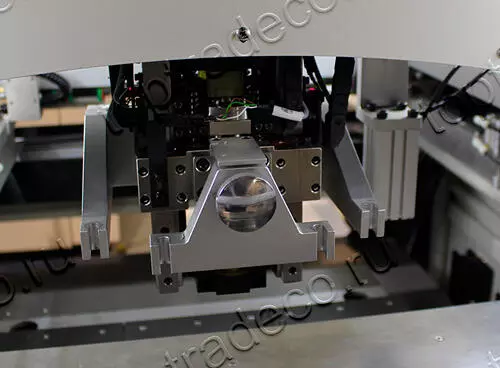

Сервоприводы с обратной  связью                                                                                        Конвейер
