RIGHT L6

Принтер-автомат для изготовления печатных плат RIGHT L6

Размеры ПП
50х50 ~ 650х340 мм
Толщина
0,4 – 8 мм
Размер трафаретов
650х400 ~ 850х750 мм
Скорость
6 - 200 мм/сек
Поддержка
Магнитные пины/поддерживающие блоки

Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

Мы организуем доставку до вашего предприятия на условиях «door-to-door» или до ближайшего терминала компании-перевозчика. Возможен самовывоз.

Работаем с юридическими лицами резидентами РФ и стран таможенного союза, предлагаем гибкие условия оплаты!

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Основные характеристики:

  • Оптимизированная светодиодная подсветка
  • Печатающая головка с двойными ракелями
  • Большие размеры обрабатываемых плат
  • Автоматическая настройка ширины конвейера
  • Система автоматической фиксации ПП
  • Встроенная система дополнительной вакуумной фиксации ПП
  • Система индивидуальной настройки давления для каждого ракеля
  • Система автоматической очистки трафарета (вакуумная/сухая/влажная)
  • 2D инспекция нанесения паяльной пасты
  • Регулируемые направляющие для использования трафаретов на рамах различных размеров
  • Функция SPI онлайн программирования
  • Простота технического обслуживания
  • Дружественный пользовательский интерфейс

Спецификация:

Модель RIGHT L6
Максимальный размер ПП 650x340 мм
Минимальный размер ПП 50х50 мм
Допустимое коробление ПП 1% от длины диагонали ПП
Толщина платы 0.4 – 6 мм
Скорость конвейера 1500 мм/сек (макс.)
Поддержка платы Магнитные пины/поддерживающие блоки
Высота конвейера 900±40 мм
Размер рамки трафарета 650х400 мм ~ 850х750 мм
Тип ракеля Металл/пластик (угол наклона: 45°, 55° и 60°)
Длина ракеля 220-500 мм
Скорость отделения ПП от трафарета 0.1 - 20 мм/сек
Скорость печати 6 - 200 мм/сек
Давление ракеля: 0.5 - 15 кг
Точность печати ±0.01 мм
Повторяемость печати ±0.025 мм
Время цикла печати менее 10 секунд
Время переналадки с изделия на изделие менее 5 минут
Пневмопитание 4-6 атм., 8 л/мин
Электропитание 220В±10%, 50/60 Гц, 15A
ОС Windows XP
Габаритные размеры 1330х1530х1500 мм
Вес 1300 кг
Комплектация:
  • автомат для трафаретной печати;
  • управляющее ПО (на ОС Windows XP);
  • автоматическая система технического зрения;
  • система совмещения трафарета и ПП по реперным знакам на приводе;
  • две независимые печатающие головки с сервоприводами;
  • встроенный адаптер для рамок для трафаретов;
  • система фиксации и позиционирования печатной платы;
  • устройство поддержки печатной платы (магнитные штыри/блоки);
  • устройство автоматической очистки трафарета;
  • 2D инспекция;
  • интерфейс SMEMA;

Опции:

  • автоматическая система 2D инспекции нанесения паяльной пасты
  • автоматический дозатор пасты/клея на трафарет
  • система вакуумной поддержки ПП снизу (для тонких ПП)

Детальные изображения:

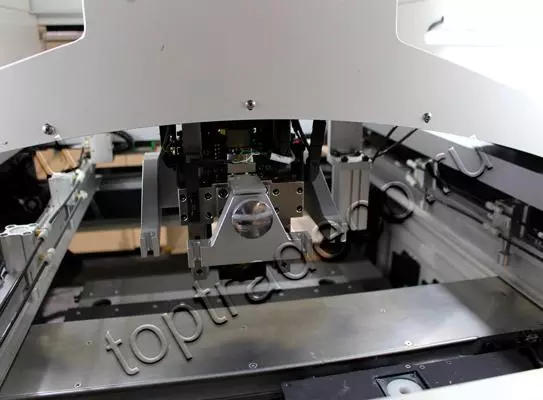

working area Right L6

Рабочая зона

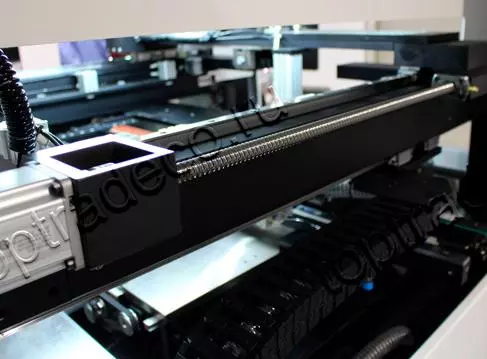

XY moving system Right L6

XY система перемещения

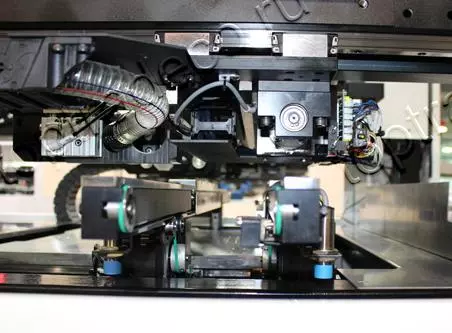

servomotor Right L6

Сервоприводы с обратной связью

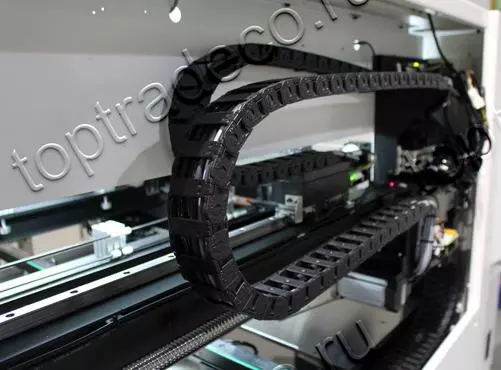

conveyor Right L6

Конвейер
