Высокоскоростной установщик LED компонентов FastPlace 330SV

Высокоскоростной установщик LED компонентов FastPlace 330SV

Производительность
36 000 комп. в час
Устанавливаемые компоненты
0603 до 7474, LED, QFP
База питателей
20 шт 12 мм
Максимальный размер плат, мм
1500х390

Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

Мы организуем доставку до вашего предприятия на условиях «door-to-door» или до ближайшего терминала компании-перевозчика. Возможен самовывоз.

Работаем с юридическими лицами резидентами РФ и стран таможенного союза, предлагаем гибкие условия оплаты!

Оборудование: 8-15 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Подходит для всех светодиодных осветительных приборов, в том числе гибких лент, круглых светодиодных ламп и плат неправильной формы. Обеспечивает сборку светодиодных плат длиной до 1,5 метров за один цикл благодаря уникальной системе непрерывного распознавания компонентов.

Основные характеристики:
  • Высокая точность - каждая из 6-ти головок оснащена камерой для центрирования устанавливаемых компонентов
  • Каждая монтажная головка имеет свой собственный серводвигатель в направлении Z для вертикального перемещения
  • Установка компонентов 0603 ~ 7474, включая резисторы, конденсаторы, стандартные светодиоды и светодиоды неправильной формы
  • Максимальная скорость установки 0,1 сек/чип
  • Обеспечивает бесперебойный цикл производства печатных плат малого размера
  • Комплектующие известных мировых брендов Panasonic, Kuroda, CKD, IGUS гарантируют отличную повторяемость и точность установки
  • Мраморное основание
  • Простота эксплуатации и программирования
  • Спецификация:
    Модель 330SV
    Система центрирования Техническое зрение «на лету» (Flying)
    Установочные головки 6 головок
    Скорость установки LED 2835    36000CPH (оптимальная)
    Спектр устанавливаемых компонентов 0603~5050~7474, высокомощные LED,  IC<10 мм
    Точность установки, мм ±0,05
    Максимальная высота компонента, мм 10; может обрабатывать компоненты до 18 мм без подключения ТЗ
    Максимальный размер платы, мм 1500х390
    Перемещение плат платформа с магнитными креплениями
    Тип питателей электронные
    Вместимость базы питателей 20 шт 12 мм (опция - 8 мм, 12 мм, 16 мм. 24 мм, 32 мм)
    Электропитание 220±20В, 50/60Hz, 3 фазы
    Мощность, Вт 2500
    Пневмопитание 0,5-0,7MPa;  5,1-7,1 кгс/см2; 18,75 л/мин
    Габариты, мм 2000х1140x1350
    Вес, кг 1370

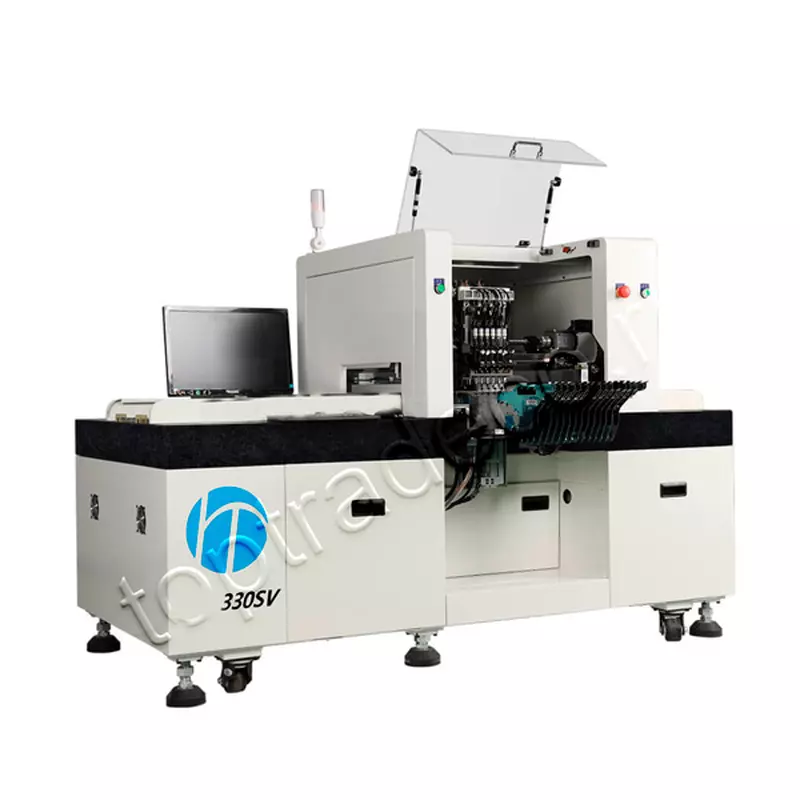

    Вид сбоку

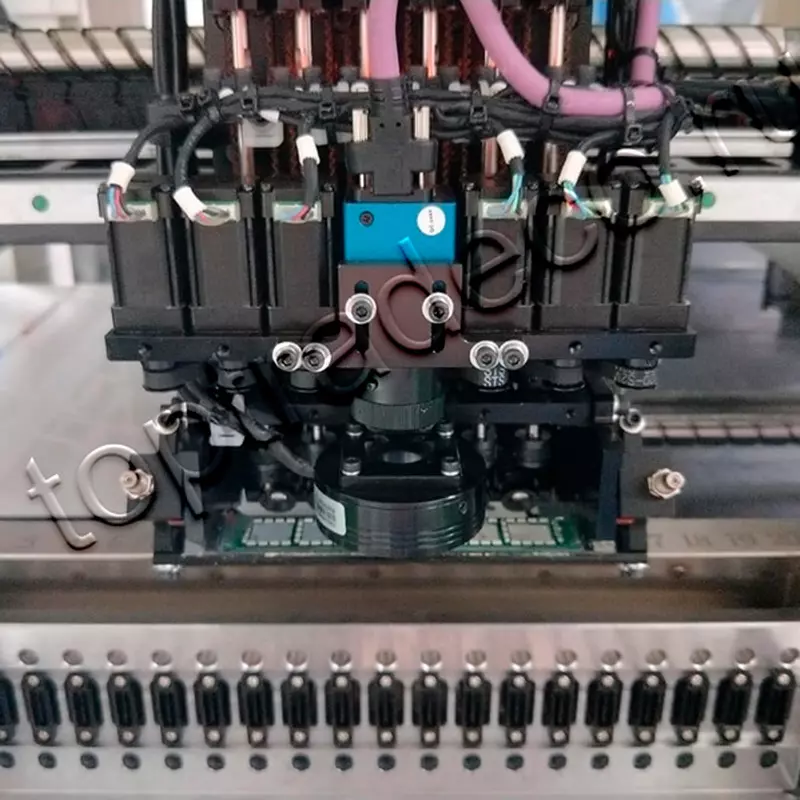

    Система центрирования FLYING Vision

    Установка LED компонентов 330SV
