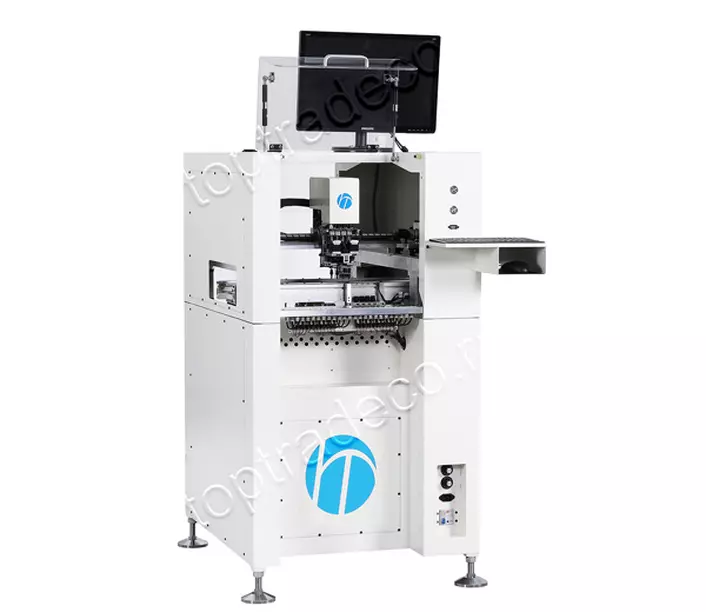

Установщик начального уровня FastPlace 100T

Линейный установщик компонентов начального уровня FastPlace 100T

Производительность
6 000 компонентов в час (IPC 9850 5 000)
Устанавливаемые комп-ты
0201 до 20x20 мм, IC, SOP, QFP, QFN, SOT, резисторы, конденсаторы и пр.
База питателей
18 шт (дополнительно 18 шт опция)
Максимальный размер плат, мм
300х250

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Подойдет для размещения в мелкосерийной автоматической смт линии, для прототипирования, а также научно-исследовательских и лабораторных работ.

Основные характеристики:

  • Статичные камеры для выравнивания компонентов (техническое зрение);
  • Установка компонентов 0201 ~ 20x20 мм, включая резисторы, конденсаторы, IC, SOP, QFP, QFN, SOT;
  • Распознавание реперных точек и коррекция координат;
  • Конвейерная система с интерфейсом SMEMA и автоматическим контролем ширины;
  • Совместим с различными типами захватов;
  • Комплектующие известных мировых брендов обеспечивают отличную повторяемость и точность установки;
  • Программирование путем импорта координат либо обучением;
  • Управление через промышленный ПК.

Спецификация мелкосерийного линейного установщика FastPlace 100T

Модель FastPlace 100T
Система центрирования 4 статичные нижние камеры
Монтажные головки 4 шт
Скорость установки 6 000 компонентов в час (5 000 CPH)
Спектр устанавливаемых компонентов 0201~ 20x20 мм, включая резисторы, конденсаторы, IC, SOP, QFP, QFN, SOT
Точность установки, мм ±0,05
Повторяемость XY, мм ±0,02
Максимальная высота компонента, мм 15
Размер платы, мм 50x50~300х250
Параметры лотка для IC, мм 325x135
Перемещение по осям XY ШВП и серво-мотор, по оси Z - шаговый двигатель
Возможность поворота 0 - 360 ˚
Тип питателей электронные
Вместимость базы питателей 18 шт (опция 18 + 18)
Электропитание 220±10%, 50/60Hz, 1 фаза
Мощность, Вт 1500
Пневмопитание 0,55-0,7MPa; 5,6-7,1 кгс/см2; 18,75 л/мин
Габариты, мм 700х900x1300
Вес, кг 150
