SmartPlace DU400

Установщик компонентов SmartPlace DU400

Производительность
7000 - 9000 комп. в час
Устанавливаемые компоненты
0201 ~ IC размером 40 мм, шаг выводов от 0,4 мм, резисторы, конденсаторы, BGA, QFP, CFP
База питателей
64 шт 8мм
Max параметры плат, мм
510х450

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Скоростной автомат установки электронных компонентов методом поверхностного смд монтажа с линейным ШВП по осям XY и 4-мя установочными головами. Уверенно ставит компоненты высотой до 20 мм!

Основные характеристики:

  • 4 монтажные головы с вакуумным взятием JUKI;
  • 4 мультикамеры 1 Мп для идентификации компонентов 0201 ~ 5050 "на лету";
  • Камера высокого разрешения для точной установки микросхем BGA, QFN, QFP;
  • Камера для позиционирования по маркерным точкам (ручного или автоматического);
  • 64 питателя: пневматические Yamaha CL, электронные, вибропитатели на 5 каналов;
  • 3-х секционный конвейер SMEMA;
  • Линейные направляющие по XY;
  • ШВП (Тайвань);
  • Серво-система на базе двигателей DSP Panasonic с обратной связью по осям XY;
  • Промышленный ПК с интегрированным процессором Intel;
  • Простота эксплуатации и программирования.

Техническая спецификация SMD установщика SmartPlace DU400:

Модель SmartPlace DU400
Монтажные головки 4 головки с вакуумным взятием (тип JUKI)
Макс. производительность, комп/час 7000 - 9000  компонентов в час
Максимальный размер плат, мм 510х450
Конвейер  3-х секционный (слева направо) с автоматическим позиционированием плат
Система технического зрения 4 камеры для обнаружения компонентов на лету от 0201 включительно;
статичная камера для микросхем QFN/BGA до 40х40;
камера для считывания реперных знаков на плате;
Спектр устанавливаемых компонентов от 0201, 0402, 0603, 0805, 1206, 1812, 2010, 2512, SOT-23, LED (0603, 0805, 3014, 5050), SOT89, SOP-8, SOP-14, SOP-16, SOT-223, SOT-252 с шагом более 0.3 мм;
IC микросхемы 40x40 с шагом выводов более 0.4 мм
Угол поворота компонентов ±180˚
Точность позиционирования 0,01 мм
Повторяемость 0,025 мм
Максимальная высота компонента до 20 мм
Max шаг по осям XY 629x679 мм
Шаг по оси Z 50 мм
Общая вместительность базы питателей 64 шт, 8 мм Yamaha CL
Пневмопитание (подача сжатого воздуха) 0,5 - 0,6 мПа, 50л
Электропитание 220 В 50/60 Гц
Мощность 600 Вт
Габариты 1316х1360х1340 мм
Вес 580 кг
ШВП SmartPlace DU400

Ball screw (шарико-винтовая передача)

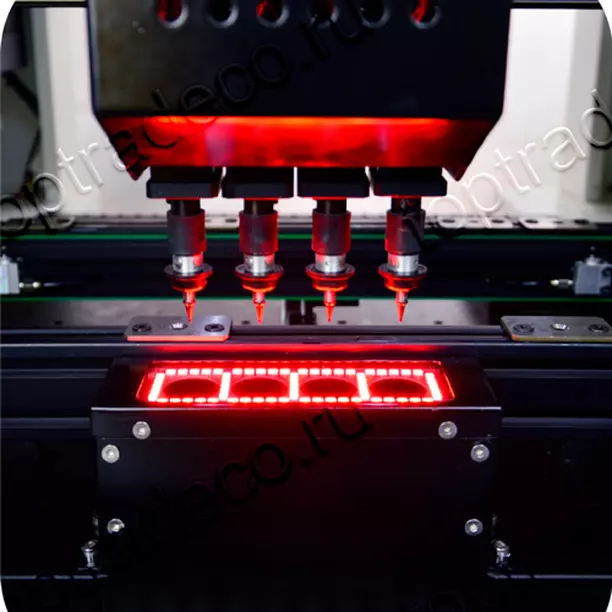

Мультикамеры установщика электронных компонентов SmartPlace DU400

Камеры и установочные головки
