модульный установщик SmartPlace T8DS

Скоростной установщик SMD компонентов SmartPlace T8DS

Производительность
20 000 - 26 000 комп. в час
Устанавливаемые компоненты
0201 ~ IC размером 40 мм, шаг выводов от 0,5 мм, резисторы, конденсаторы, BGA, QFP, CFP
База питателей
120 шт 8 мм
Максимальный размер ПП
340х560 мм

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Скоростной автоматический установщик компонентов с 8 монтажными головками, двумя независимыми шпинделями и умными системами программной оптимизации процесса поверхностного smd монтажа.

Основные характеристики:

  • 8 монтажных голов с вакуумным взятием JUKI и поворотом на 360˚;
  • Две рабочие зоны, единое управление с ПК;
  • Установка компонентов высотой до 20 мм;
  • 8 мультикамер по 1 МП для одновременного распознавания и выравнивания компонентов 0201 ~ 5050 "на лету";
  • Статичная 5 МП fine камера для точной установки микросхем BGA, QFN, QFP;
  • 2 камеры для распознавания реперных знаков;
  • 120 питателей: копии FUJI NXT, электронные, вибропитатели;
  • 3-х секционный конвейер для встраивания в линию (SMEMA ready);
  • Процесс установки компонентов реализован в три этапа: ожидание, монтаж, выпуск готовых изделий;
  • Высокоточная ШВП производства Тайвань;
  • Серво-система на базе двигателей Panasonic с обратной связью по осям XY;
  • Генератор вакуума с высокоскоростными клапанами;
  • Промышленный ПК на базе Windows с монитором 17''
  • Интеллектуальная система смены захватов;
  • Высокая стабильность работы и отказоустойчивость;
  • Простота эксплуатации и программирования.

Техническая спецификация установщика SmartPlace T8DS:

Модель SmartPlace T8DS
Монтажные головки 8 головок с вакуумным взятием (тип JUKI)
Макс. производительность, комп/час 20000 - 26000  компонентов в час
Максимальный размер плат 340х560 мм;
Конвейер  3-х секционный (слева направо) с автоматическим позиционированием плат
Система технического зрения - 8 камер для быстрого распознавания компонентов от 0201 включительно;
- статичная HD камера для микросхем QFN/BGA до 40х40;
- 2 камеры для считывания реперных знаков на плате;
Спектр устанавливаемых компонентов

от 0201, 0402, 0603, 0805, 1206, 1812, 2010, 2512, SOT-23, LED (0603, 0805, 3014, 5050), SOT89, SOP-8, SOP-14, SOP-16, SOT-223, SOT-252 с шагом более 0.3 мм;

IC микросхемы 40x40 с шагом выводов более 0.5 мм

Угол поворота компонентов ±180˚
Точность установки 0,01 мм
Повторяемость 0,02 мм
Максимальная высота компонента до 20 мм
Max шаг по осям XY 423x734 мм
Шаг по оси Z 50 мм
Общая вместительность базы питателей 120 шт, 8 мм (копии FUJI NXT)
Пневмопитание (подача сжатого воздуха) 0,5 - 0,6 мПа, ≤ 100л
Электропитание 220 В 50/60 Гц
Мощность 1500 Вт
Габариты 1740×1360×1440 мм
Вес 1100 кг

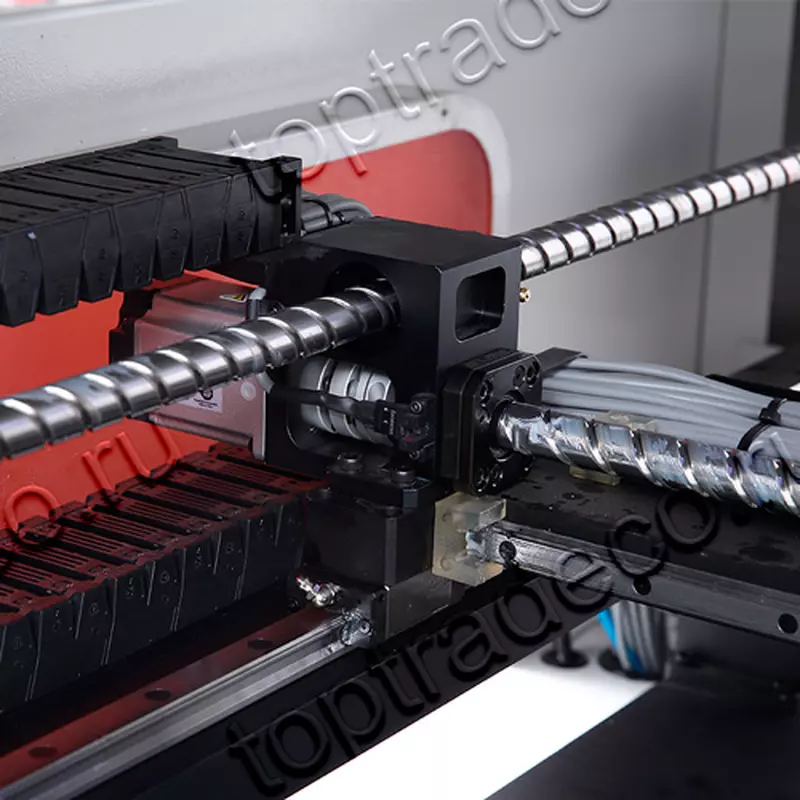

ШВП SmartPlace T8DS

Ball screw (шарико-винтовая передача)

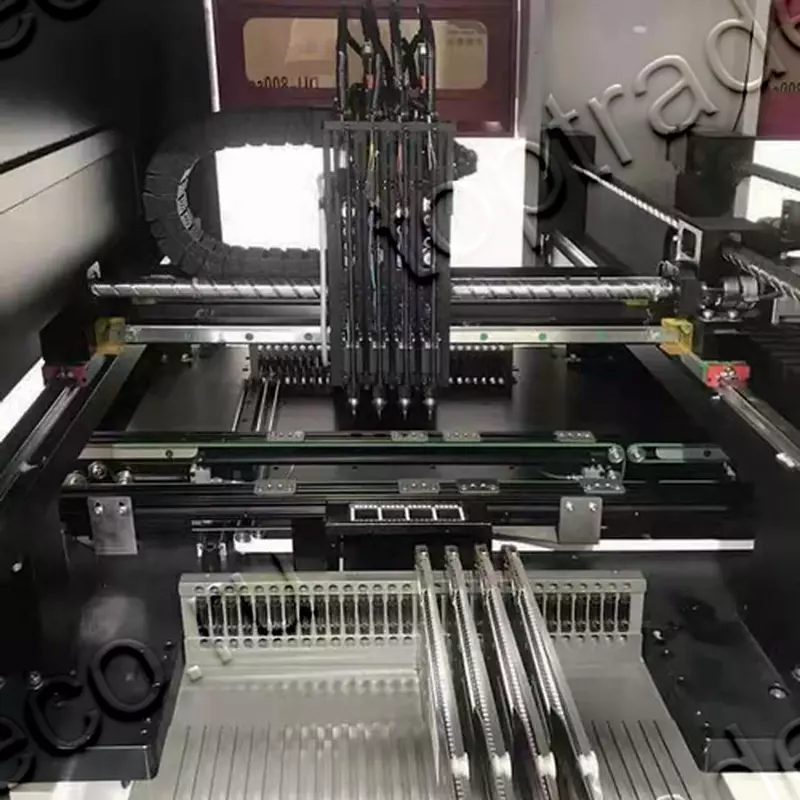

Установочные головки Smartplace T8DS
