Линия автоматического монтажа печатных плат на базе установщика SmartPlace T8
Доставка
Оплата
СрокиОсуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.
Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.
Возможен самовывоз.
Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.
Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.
Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.
Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).
Универсальный комплект оборудования для полной автоматизации вашего производства по адекватной цене.
Планируемая производительность более 500 плат в смену при средней плотности монтажа 250 комп. на мультиплату.
В составе:
- установщик
- принтер
- печь
- по запросу оснащается дополнительным конвейерным оборудованием (загрузчик, разгрузчик, соединительные конвейеры).
Уточняйте дополнительную информацию у наших менеджеров ☎ +7(495)150-30-35 или +7(800)500-26-80.
| Линейный установщик smd компонентов SmartPlace T8 | Автоматический принтер нанесения паяльной пасты Right Ase | Конвекционная печь оплавления SMD компонентов Jaguar М8 | ||||||
| Максимальный размер плат | 50х50 ~ 500х380 мм | Размер печатных плат | 50х50 ~ 400х340 мм | Длина зоны нагрева | 2900 мм | |||
| Скорость установки CPH | 10000 - 12000 компонентов в час | Рекомендуемый размер рамы трафарета | 470х370 ~ 737х737 мм | Ширина конвейера | 400 мм сетка / 300 мм цепь | |||
| Система технического зрения | от 0201 (камеры на монтажной голове) | Толщина рамы | 25~40 мм | Тип конвейера | Сетчатый + цепной | |||
| BGA/QFN до 40 x 40 мм (статичная HD-камера) | Скорость нанесения | 6 - 200 мм/сек | Количество зон нагрева, верх/низ | 8/8 | ||||
| камера для считывания реперных знаков на плате | Точность печати | 0,01 мм | Количество зон охлажденияя, верх/низ | 1/1 | ||||
| Точность установки | ±0,01 мм | Повторяемость | 0,025 мм | Тип нагрева | Конвекция | |||
| Повторяемость | 0,02 мм | Тип нанесения | Автоматическая печать | Контроль температуры | PID-регулятор, SSR-реле | |||
| Угол поворота компонентов | ±360˚ | Время цикла печати | менее 7 секунд | Макс. рабочая температура, °С | 300° | |||
| Max высота компонента | до 7 мм | Давление ракеля | 0,5 - 15 кг | Max высота компонента, мм | 30 | |||
| Тип и количество питателей | 80 шт, 8 мм питателей Yamaha CL | Скорость отделения ПП от трафарета | 0,1 - 20 мм/сек | Время выхода в рабочий режим | около 25 минут | |||
| Количество монтажных голов | 8 головок с вакуумным взятием (тип JUKI) | Диапазоны регулировки стола | X: ± 10 мм; Y: ± 10 мм; θ: ± 2 ° | Встраиваемость в линию | Да, SMEMA интерфейс | |||
| Рабочее пространство по XY | 629x679 мм | Встраиваемость в линию | Да, SMEMA | Точность поддержания температуры | ± 1.5˚C | |||
| Встраиваемость в линию | 3 секционный конвейер с автоматическим позиционированием плат, SMEMA | Электропитание | 220В±10%, 50/60 Гц, 15A | Управление | ПК + PLC | |||
| Электро/пневмопитание | 220В ±10% (50/60Hz), 1 фаза /1мПа, ≤ 100л | Пневмопитание | 4-6 атм., 15 л/мин | Подключение | 3 ф, 380В, 50/60 Гц | |||
| Габариты | 1410 × 1500 × 1540 мм | Габариты | 1220 х 1355 х 1500 мм | Габариты | 4600 х 1100 х 1490 мм | |||

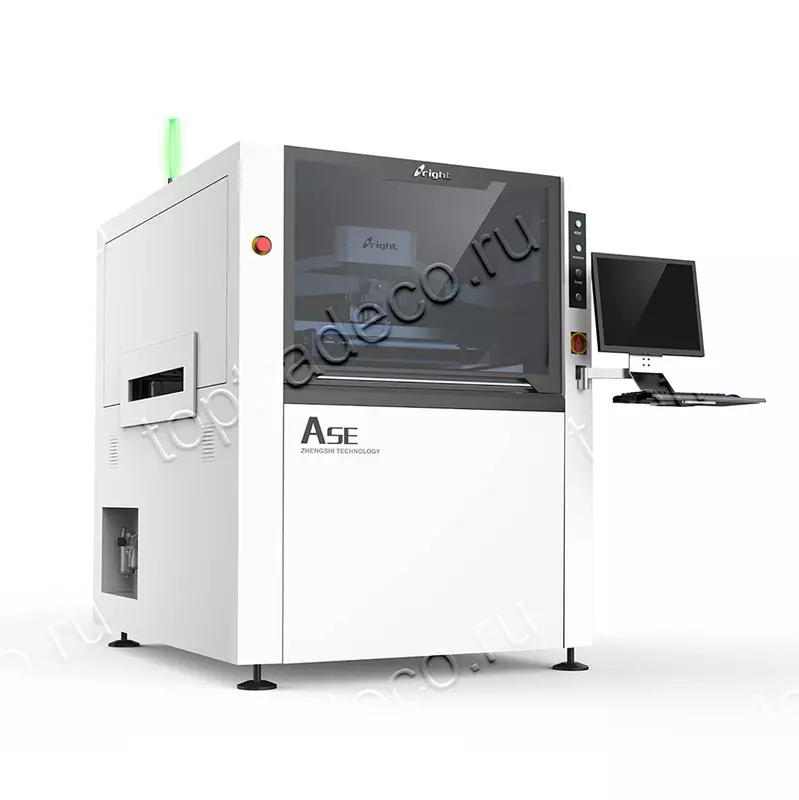

Трафаретный принтер
Установщик компонентов

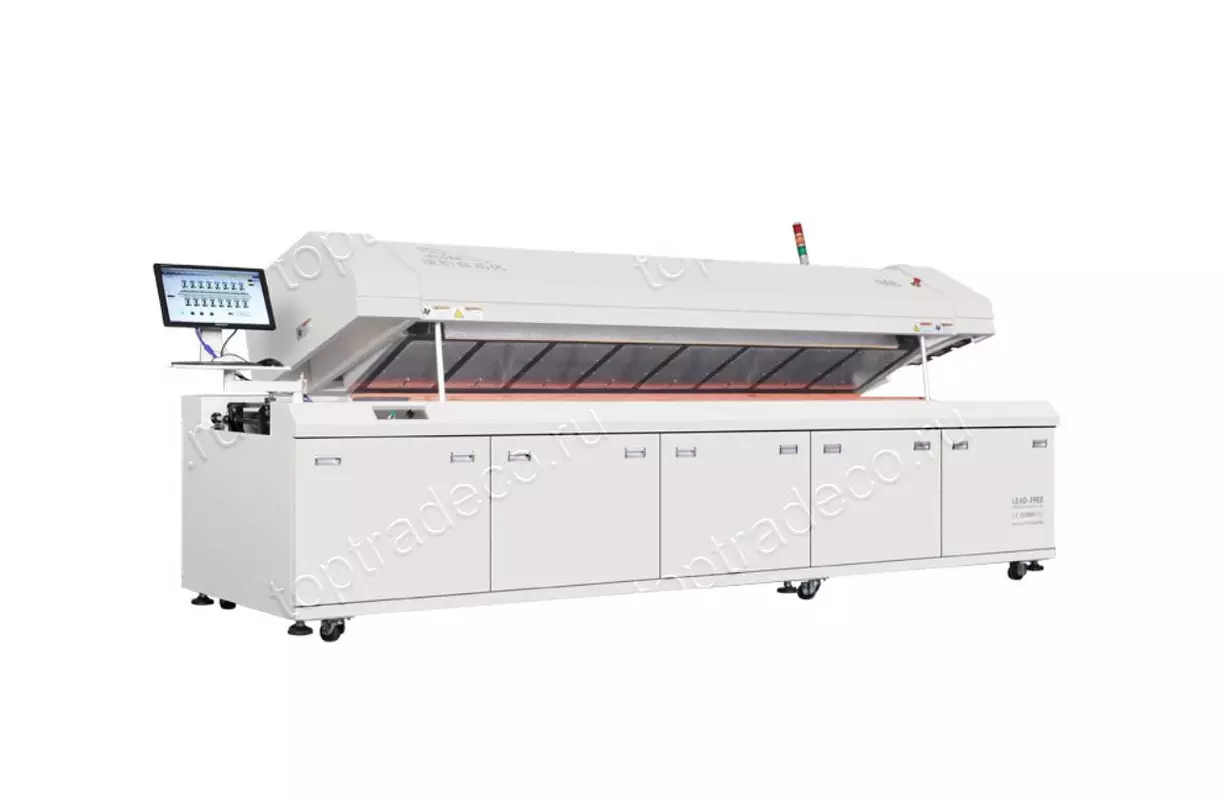

Печь конвекционного оплавления
