Ремонтный центр BGA ZM-R380B | Купить в Топтрейдко

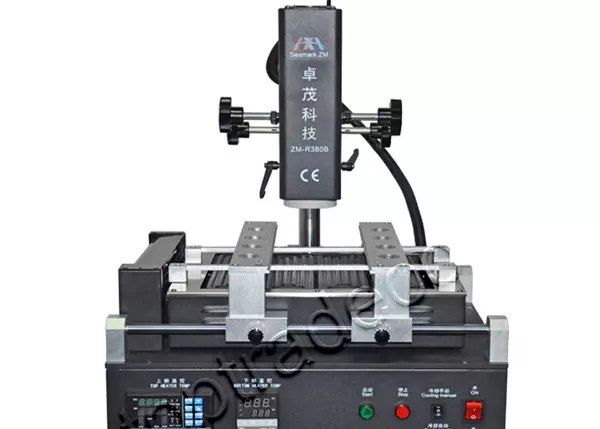

Ремонтный центр BGA Seamark ZM-R380B

Тип комп-в
BGA/QFP/QFN/CSP/SOP/Micro SMD
Размер компонентов
2х2 ~ 80х80 мм
Параметры печатных плат
20х20 ~ 310x300 мм
Зона преднагрева
280х220 мм

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Бюджетная инфракрасная паяльная станция (ремонтный центр) начального уровня подходит для ручного размещения / демонтажа компонентов BGA, QFP и микросхем 2х2 ~ 50x50 мм. Применяется для пайки плат с высокой теплоемкостью, а также для бессвинцовой пайки.

Основные характеристики:

  • 2 автономных нагревателя: верхний термовоздушный, нижний ИК;
  • Верхний нагреватель свободно перемещается вверх-вниз и слева-направо;
  • ИК нагреватель из углеродного волокна;
  • 2 режима управления: ручное кнопочное и программное через ПК;
  • Возможность регулирования потока горячего воздуха;
  • Три вращающиеся на 360° насадки 31x31, 38x38, 41x41;
  • Вакуумная ручка для удаления BGA после распайки;
  • Гибкое V-образное приспособление для фиксации плат во избежание деформаций при нагреве и остывании;
  • Термопары для точного определения температуры;
  • Вентилятор для охлаждения печатной платы;
  • Специальный сигнал после завершения процесса пайки и демонтажа;
  • Функция защиты от перегрева и отключения питания;
  • Встроенный порт для подключения к ПК;
  • Мониторинг температуры в режиме реального времени

Спецификация ремонтного центра BGA Seamark ZM-R380B:

Модель ZM-R380B
Максимальный размер платы, мм 310x300
Размеры обрабатываемых компонентов, мм 2х2 ~ 80x80
Зона преднагрева, мм 280х220
Контроль температуры термопара К-типа с обратной связью
Точность поддержания температуры, ˚C ± 3 — 5˚
Мощность термовоздушных нагревателей (верхний/нижний), кВт 0,8/2,4
Мощность ИК-нагревателя, кВт 2,7
Позиционирование V-образный паз, держатель платы
Охлаждение вентилятор перекрестного потока
Потребляемая мощность, кВт 3,2
Электропитание 220В, 50/60Гц
Габариты (ДхШхВ), мм 445х400х600
Вес, кг 25



Панель управления ZM380B

Панель управления и индикаторы температуры

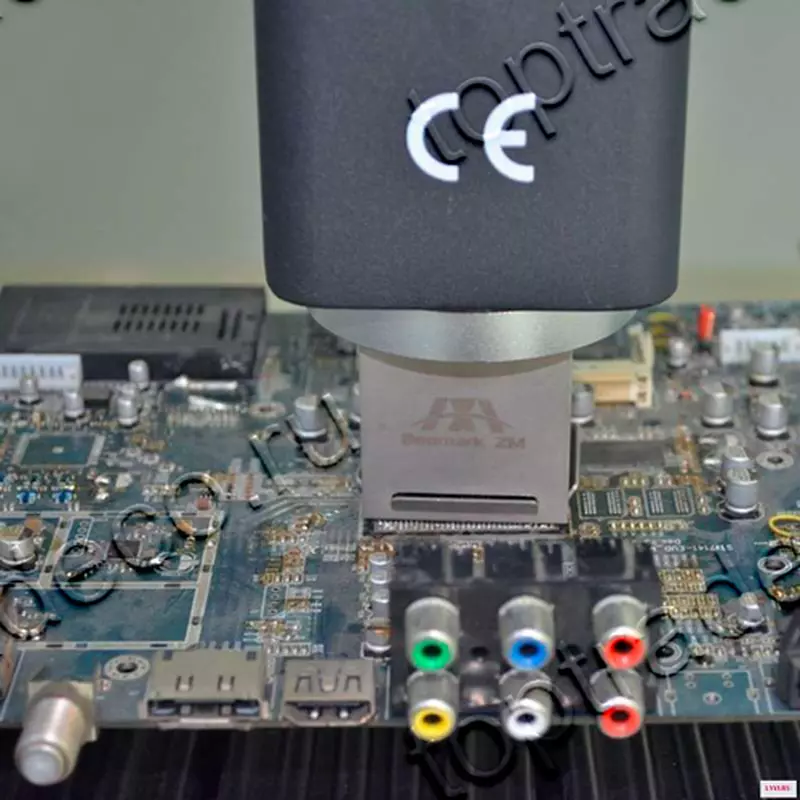

Ноззл для пайки и демонтажа ZMR380B

Паяльная насадка

фиксатор печатных плат ZM380B

Регулируемые фиксаторы для плат

Детальные изображения:

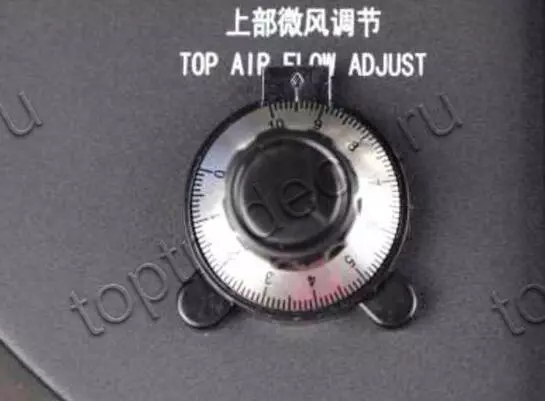

ZM R5860 air flow adjust

Настройка потока нагреваемого воздуха

Краткий обзор ИК паяльной станции BGA SEAMARK ZM-R380B:
