Печь селективной пайки TY-HS500-2D
Доставка
Оплата
Сроки
Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.
Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.
Возможен самовывоз.
Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.
Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.
Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.
Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия, в среднем не более 7 рабочих дней.
Высокопроизводительная печь селективной пайки TY-HS500-2D с двумя независимыми паяльными модулями предназначена для изготовления печатных плат с использованием технологии селективной волновой пайки. Встраивается в производственную линию, позволяет поддерживать интеграцию с MES-системами.
Позволяет осуществлять одновременную пайку печатных плат разными соплами или различными типами припоя.
Обеспечивает высокую точность и гибкость в производстве, особенно при работе с платами, содержащими как поверхностно-монтируемые (SMT), так и выводные (THT) компоненты.
- Система пайки с электромагнитным насосом формирует стабильную паяльную волну, обеспечивая точную и надежную пайку выводных компонентов;
- Комбинация верхнего конвекционного преднагревателя платы и нижнего инфракрасного нагрева обеспечивает равномерный прогрев платы, снижая термическое напряжение и улучшая качество пайки;
- Мониторинг засорения головки флюсователя при распылении флюса в режиме реального времени;
- Обнаружение и сигнализация о низком уровне флюса (функция автодолива);
- Дополнительный ИК нагреватель в зоне пайки для равномерного нагрева платы;
- Поддержка интеграции с MES-системами (открытый интерфейс передачи данных);
- Серводвигатель Panasonic;
- Визуальное и графическое интерактивное программирование;
- Камера для онлайн мониторинга процесса;
- SMEMA интерфейс для встраивания в линию;
- Функция сканирования штрих-кода (опционально);
- Стабильное ПО на базе Windows;
- Компактные размеры и низкое энергопотребление.
Техническая спецификация печи селективной пайки TY-HS500-2D:
| Модель | TY-HS500-2D |
| Флюсование | |
| Тип распыления | точечное/линейное/дуговое |
| Метод распыления | высокочастотный электромагнитный клапан |
| Количество форсунок, шт | 1 (опционально 2 шт) |
| Размер сопла распылительной головки, мкм | 130 (180 и 210 опционально) |
| Диапазон распыления | 3~8 мм |
| Система позиционирования | сервопривод Panasonic |
| Скорость позиционирования, мм/с | 0~400 |
| Точность позиционирования, мм | ±0,05 |
| Объем бака для флюса, л | 1 |
| Тип флюса | на водной основе, не требует смывания |
| Преднагрев | |
| Тип | нижний коротковолновой ИК |
| верхний конвекционный | |
| Площадь зоны преднагрева, мм | 500 x 500 |
| Температура преднагрева верхний/нижний | комнатная температура ~ 250°С |
| Контроль t | PID регулировка с обратной связью + управление мощностью |
| Мощность преднагрева, кВт | 3,5 кВт конвекция/ 10,8 кВт ИК |
| Технологические параметры платы | |
| Размер плат, мм | 60х60 ~ 500х500 |
| Толщина, мм | 0,5~10 |
| Max вес, кг | 15 |
| Высота верхнего/нижнего компонента, мм | 120/60 |
| Отступ компонента от края платы, мм | более 4 |
| Расстояние между контактами на плате, мм | более 0,5 |
| Расстояние между контактной площадкой и компонентом, мм | более 1,5 |
| Позиционирование ПП | механическое |
| Пайка | |
| Температура и мощность верхнего нагревателя | комнатная температура ~ 250°С / 3,5 кВт конвекция |
| Метод формирования волны | электромагнитная помпа |
| Количество паяльных модулей | 2 шт |
| Min расстояние между паяльными ванными, мм | 105 |
| Обнаружение припоя в ванне | цифровой датчик с сигнализацией max/min уровня |
| Емкость каждой ванны припоя, кг | 12 |
| Макс. температура пайки | 320°С |
| Контроль температуры | PID с точностью ±1˚C |
| Перемещение модулей пайки | 2 независимых механизма по осям Y и Z |
| Скорость позиционирования, мм/сек | XY: 0~400, Z: 150 |
| Люфт паяльных ванн по оси Z, мм | max 60 |
| Точность процесса пайки, мм | ±0,05 |
| Внутренний диаметр насадки, мм | 2,5~3 |
| Время плавления припоя | 60 мин (300˚C) |
| Мощность нагревателя, кВт | 1,3 |
| Конвейерная система | |
| Тип конвейера | роликовый SMEMA |
| Высота, мм | 900 ± 20 |
| Скорость конвейера, м/мин | 0,2-1,2 |
| Направление движения | слева направо (опция справа налево) |
| Азот | |
| Необходимое давление, Мпа | 0,5 |
| Расход азота на каждую ванну,м3/час | 1,5 |
| Чистота азота | свыше 99% |
| Сжатый воздух | |
| Рабочее давление воздуха для распыления, Мпа | 0,03~0,1 |
| Расход сжатого воздуха, м3/час | 0,014 |
| Вытяжная вентиляция | |
| Объем отработанного воздуха, м3/час | 700 |
| Диаметр вытяжки, мм | 190 (2 шт) |
| Система управления | |
| Управление | ПК Windows |
| Ввод данных | image |
| Метод программирования | онлайн |
| Электропитание | 3 фазы, 380 В ±10%, 50/60 Гц |
| Габариты, мм | 2560x1950x1482 |
| Вес, кг | 1420 |

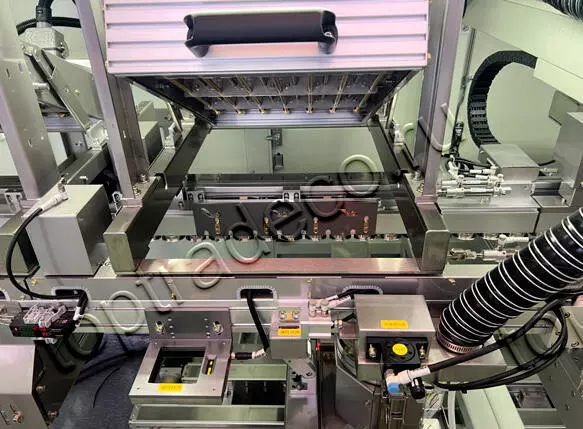

Зона верхнего преднагрева

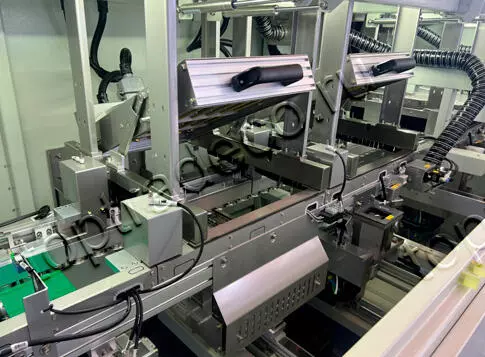

Модуль позиционирования печатных плат

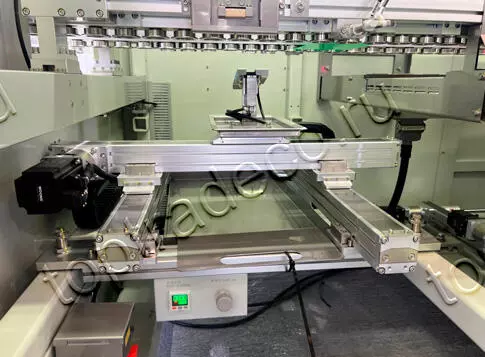

Вид на паяльные модули
