Автомат трафаретной печати Right AT

Производитель
Right Automation (Китай)
Размеры ПП
50x50 ~ 510x510
Трафареты
470x370 ~ 737x737
Тех зрение
CCD камера

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Продвинутая модель автоматического принтера RIGHT AT с встроенной системой 2D инспекции. Обеспечивает высокую точность, скорость и стабильность нанесения паяльной пасты/клея.

Основные характеристики:
  • Система арочного типа с подвижной печатающей головкой;
  • Два независимых ракеля;
  • Двойные симметричные направляющие с 4-мя колесами, обеспечивающие точность и стабильность движения ракелей вперед/назад;
  • CCD-камера с полем зрения (FOV) 10x8 мм;
  • Равномерная круговая подсветка рабочей области и усовершенствованная система обзора рабочей области;

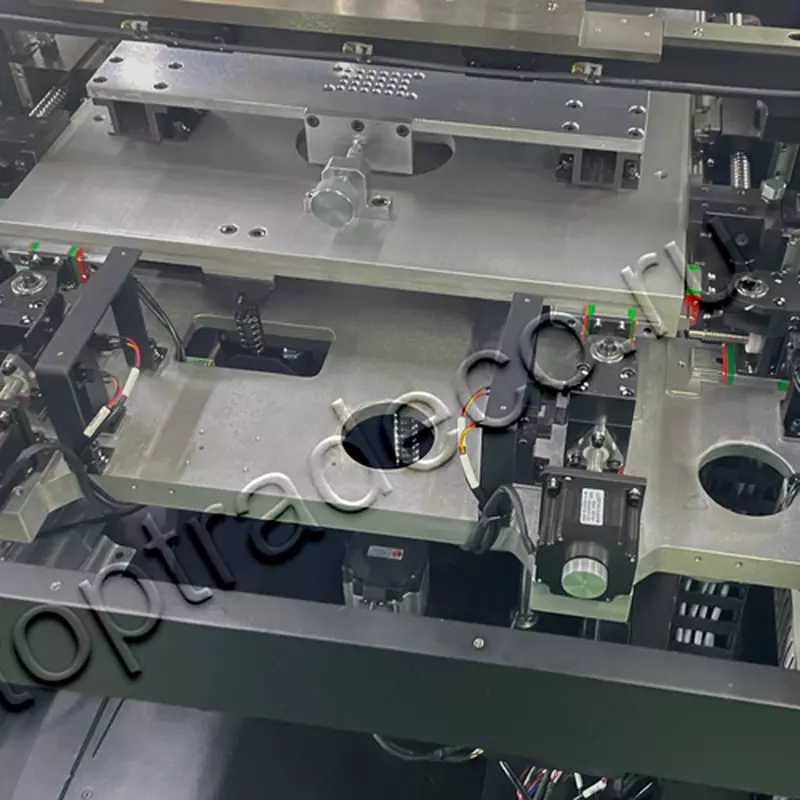

  • Универсальная трехосевая рычажная платформа UVW с авторегулировкой высоты поднятия пинов для плат различной толщины;
  • Точное автоматическое распознавание всех типов реперных знаков;
  • Программируемый шаговый двигатель с обратной связью;
  • Двусторонние линейные направляющие, обеспечивающие точность и стабильность движения;
  • Уникальная система ременной конвейерной передачи, предотвращающая смещение или падение печатных плат;
  • Система автоматической очистки трафарета с равномерным распылением отмывочной жидкости сверху вниз;
  • Блок очистки трафарета отделен от CCD-камеры, что позволяет оптимизировать процесс позиционирования;
  • Дружественный пользовательский интерфейс;
  • Запатентованная система обработки изображений;
  • Автоматическая функция MSE/SPI;
  • Функция контроля температуры и влажности;
  • Простота технического обслуживания
Техническая спецификация принтера-автомата RIGHT AT:
Модель RIGHT AT
Размер рамы трафарета, мм 470х370 ~ 737х737
Толщина рамы, мм 25~40
Размер плат, мм 50х50 ~ 510x510
Допустимое коробление ПП 1% от длины диагонали ПП
Толщина платы, мм 0,4 ~ 6
Max скорость конвейера, мм/сек 1500
Поддержка и позиционирование платы магнитные пины/поддерживающие блоки/регулируемый по вертикали стол/ боковые зажимы
Высота конвейера, мм 900±40
Направление движения конвейера слева направо, справа налево, слева налево, справа направо
Скорость отделения ПП от трафарета, мм/сек 0,1 - 20 (программируемая)
Скорость печати, мм/сек 6 - 200
Давление ракеля, кг 0,5 - 15
Тип ракеля нержавеющая сталь (стандарт), пластик (угол наклона: 45°, 55° и 60°)
Диапазон регулировки стола, мм X: ± 10; Y: ± 10; θ: ± 2 °
Инспекция паяльной пасты 2D система
Точность печати, мм ±0,015
Повторяемость печати, мм ±0,007
Время цикла, сек менее 7
Время переналадки с изделия на изделие, мин менее 5
Программируемая система очистки сухая протирка, отмывка, очистка вакуумом, возможна очистка вручную
Пневмопитание 4,5-6 кг/см2, 8 л/мин
Электропитание 220В±10%, 50/60 Гц, 1Ф, 3кВт
ОС Windows XP, собственный софт производителя
Габариты, мм 1220х1530х1500
Вес, кг 1200
Комплектация:
  • автомат для трафаретной печати;
  • управляющее ПО (на ОС Windows XP);
  • автоматическая система технического зрения;
  • система совмещения трафарета и ПП по реперным знакам на приводе;
  • встроенный адаптер для рамок трафаретов;
  • система фиксации и позиционирования печатной платы;
  • устройство поддержки печатной платы (магнитные штыри/блоки);
  • устройство автоматической очистки трафарета;
  • 2D инспекция;
  • интерфейс SMEMA;

В базе:

  • автоматическая инспекция апертур в трафарете
  • автоматическое дозирование нужного количества пасты/клея
  • система контроля давления ракеля с обратной связью
  • функция автоматической онлайн инспекции нанесения пасты MSE / SPI
  • система вакуумной поддержки ПП снизу (для тонких ПП)
  • поддержание заданных температуры и влажности
Скребок для автоматического нанесения паяльной пасты

Ракель

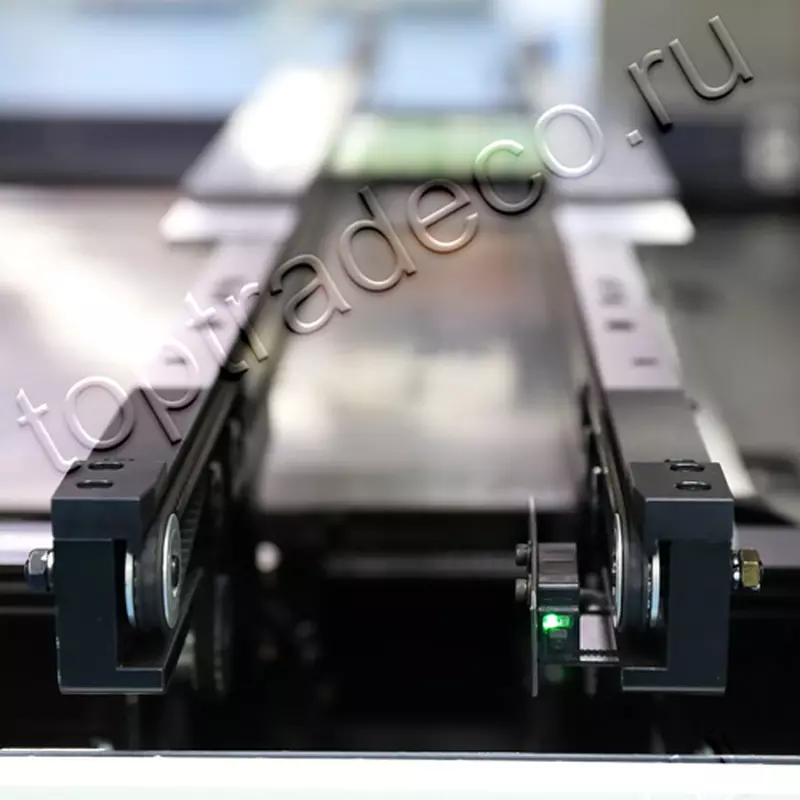

Система перемещения плат Right AT

Направляющие

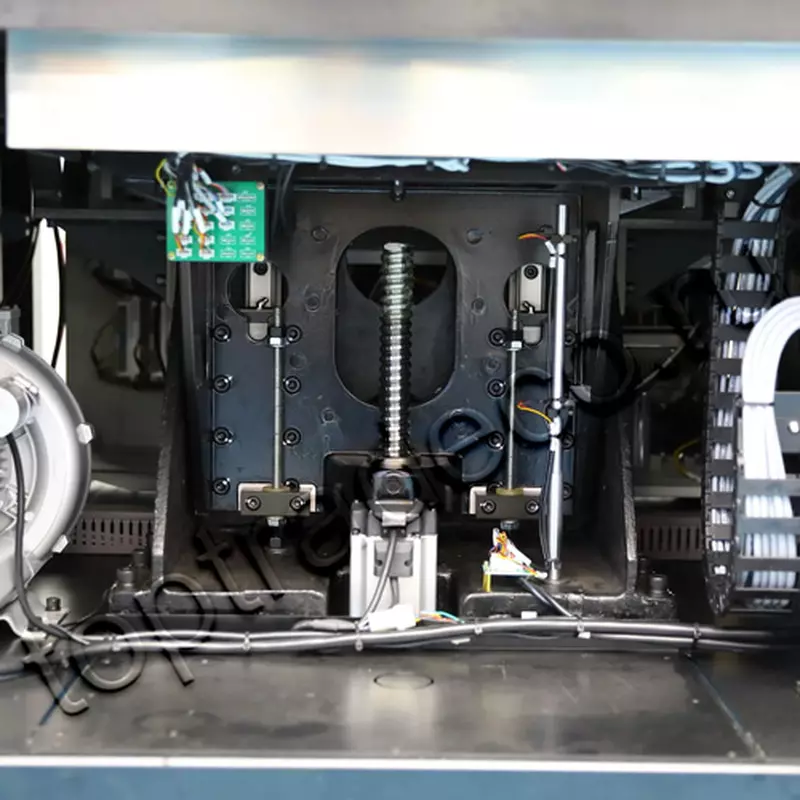

Привод движения по осям XY

Система перемещения XY

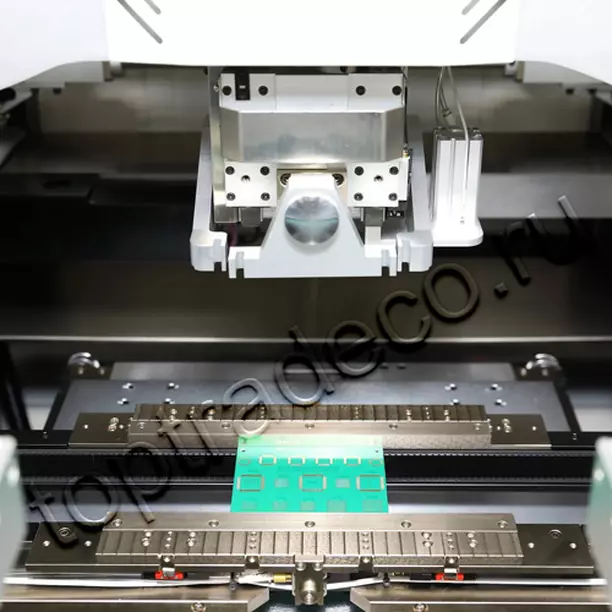

Система фиксации трафаретра автоматического принтера AT

Система фиксации трафаретра
