SmartPlace DU800

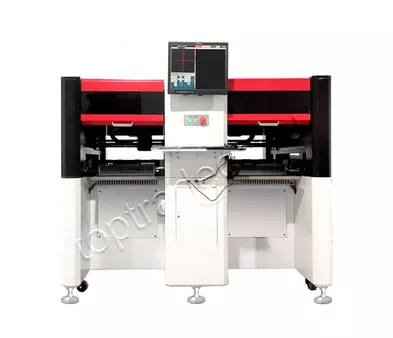

Восьмиголовый SMD установщик SmartPlace DU800

Производительность
12000 - 15000 комп. в час
Устанавливаемые компоненты
0201 ~ IC размером 40 мм, шаг выводов от 0,4 мм, резисторы, конденсаторы, BGA, QFP, CFP
База питателей
96 шт 8мм
Max параметры плат, мм
430х370

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Установщик электронных компонентов методом поверхностного смд монтажа с линейным ШВП по осям XY и 8-ю установочными головками. Уверенно ставит компоненты высотой до 20 мм!

Основные характеристики:

  • 8 установочных голов с вакуумным взятием JUKI;
  • 8 мультикамеры 1 Мп для идентификации компонентов 0201 ~ 5050 "на лету";
  • Камера высокого разрешения для точной установки микросхем BGA, QFN, QFP;
  • Камера для позиционирования по маркерным точкам (ручного или автоматического);
  • 96 питателей: пневматические Yamaha CL, электронные, вибропитатели на 5 каналов;
  • 3-х секционный конвейер SMEMA;
  • Линейные направляющие по XY;
  • ШВП (Тайвань);
  • Серво-система на базе двигателей DSP Panasonic с обратной связью по осям XY;
  • Промышленный ПК с интегрированным процессором Intel;
  • Простота эксплуатации и программирования.

Техническая спецификация SmartPlace DU800:

Модель SmartPlace DU800
Монтажные головки 8 головок с вакуумным взятием (тип JUKI)
Макс. производительность, комп/час 12000 - 15000  компонентов в час
Максимальный размер плат, мм 430х370
Конвейер  3-х секционный (слева направо) с автоматическим позиционированием плат
Система технического зрения 8 камер (по одной на каждой голове) для обнаружения компонентов на лету от 0201 включительно;
статичная камера для микросхем QFN/BGA до 40х40;
камера для считывания реперных знаков на плате;
Спектр устанавливаемых компонентов от 0201, 0402, 0603, 0805, 1206, 1812, 2010, 2512, SOT-23, LED (0603, 0805, 3014, 5050), SOT89, SOP-8, SOP-14, SOP-16, SOT-223, SOT-252 с шагом более 0.3 мм;
IC микросхемы 40x40 с шагом выводов более 0.4 мм
Угол поворота компонентов ±180˚
Точность позиционирования 0,01 мм
Повторяемость 0,025 мм
Максимальная высота компонента до 20 мм
Max шаг по осям XY 629x679 мм
Шаг по оси Z 50 мм
Общая вместительность базы питателей 96 шт, 8 мм Yamaha CL
Пневмопитание (подача сжатого воздуха) 0,5 - 0,6 мПа, 50л
Электропитание 220 В 50/60 Гц
Мощность 800 Вт
Габариты 1425х1370х1350 мм
Вес 850 кг

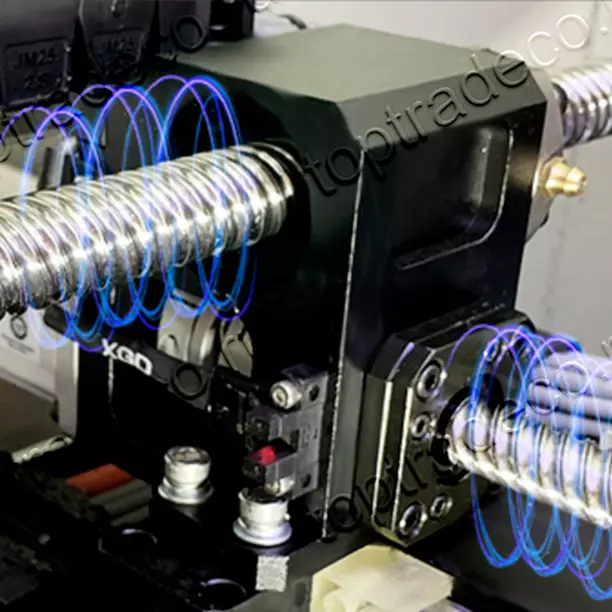

Шарико-винтовой привод SmartPlace DU800

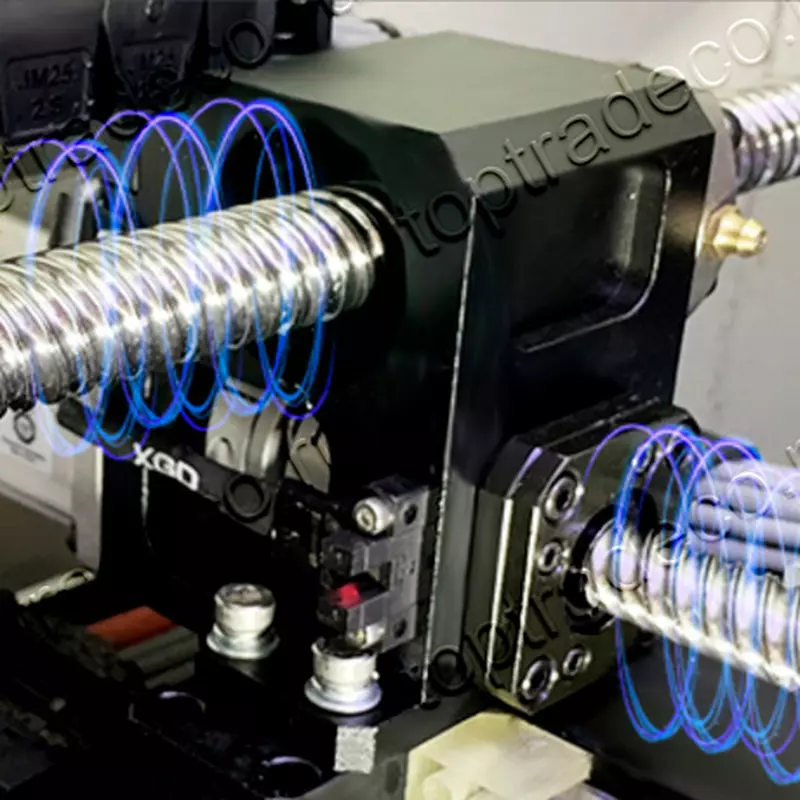

Ball screw (шарико-винтовая передача)
